氧化鋁回轉窯介紹
此視頻為河南宏科重工3x60m,日產200噸石灰生產線案例現場，由于視頻涉及公司機密，需要獲得更多視頻資料請聯系我們?cè)诰€客服，或者撥打業務電話：0371-67846980.
氧化鋁生產所用的回轉窯有兩種。一種似燒成窯，物料在窯內有物理、化學變化，控制復雜，工作溫度高。臺采用濕法噴槍喂料，屬濕法窯。還有一種窯是只脫水作業，將氫氧化鋁的附著水和結晶水在1100℃的溫度條件下脫去，變成粉狀氧化鋁，這種窯屬烘干性質，成為焙燒窯。這兩種回轉窯結構基本相同，工作原理也相同，可以統一進行研究分析。

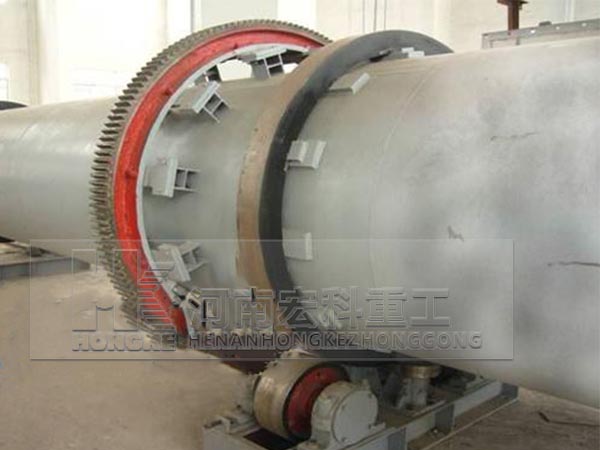

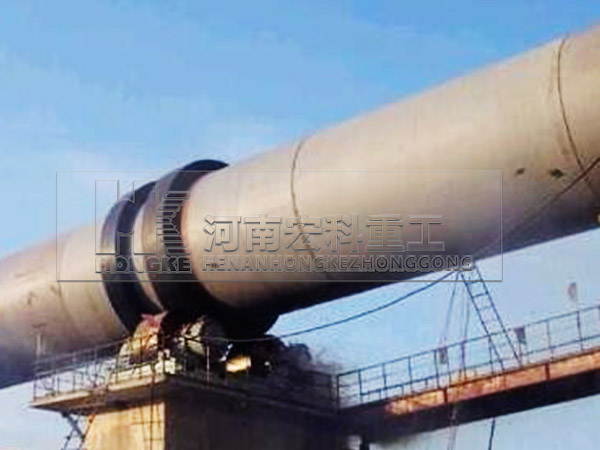

氧化鋁回轉窯生產線圖片

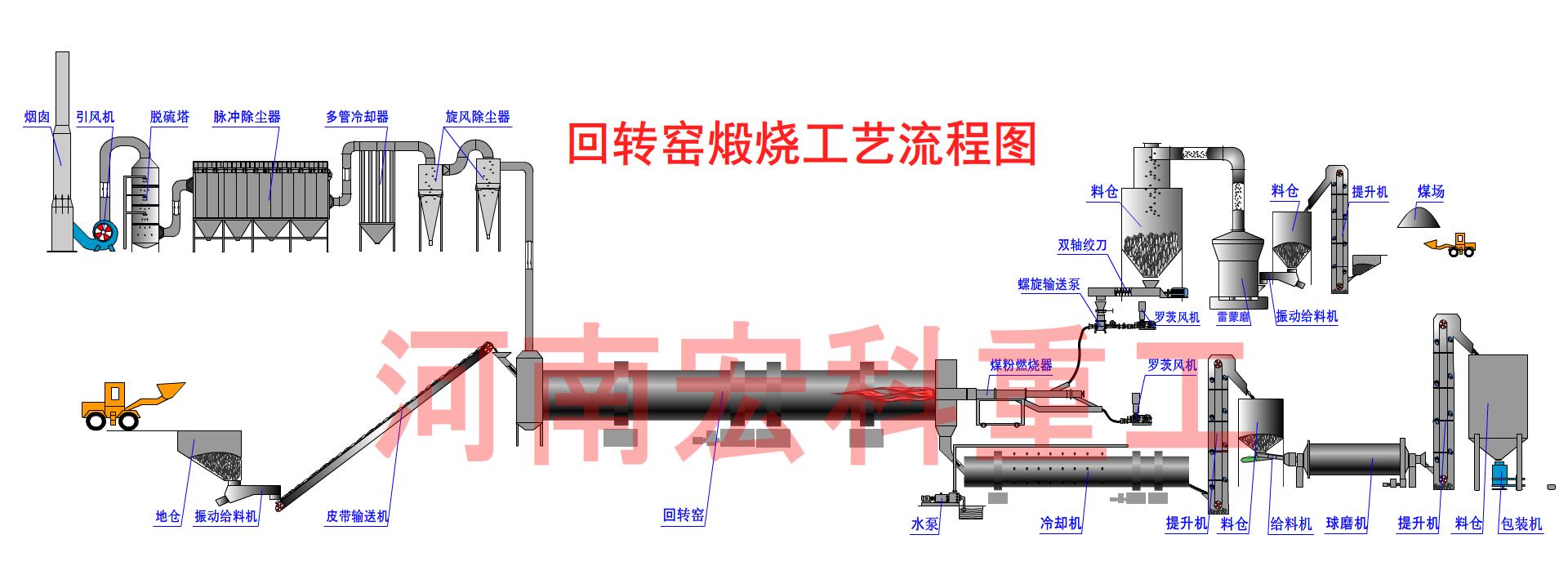

氧化鋁生產設備工藝流程
回轉窯的操作從化工單元操作角度上看，是如何合理地處理固態和氣態介質的非均相的傳熱傳質過程。這種過程的操作技術要求高。變化因素多，所以操作起來要比氣態和液態間的非均相傳熱傳質過程困難的多。
回轉窯是和水平線成一小傾角的回轉圓筒，當筒體回轉時，筒內的物料隨筒體傳動在筒體內壁上下翻動后逐漸向前運動。物料在向前運動。物料在向前運動時，不停地翻動，而使窯內的氣體不斷地和新翻上來的物料相接觸，進行非均相的傳熱和傳質操作。
氧化鋁回轉窯性能特點
1、降低能耗
氧化鋁回轉窯采用軸承傳送，大大減少用電量，與同檔次氧化鋁回轉窯相比，產量增加50%，能耗降低30%。2、應用范圍廣>氧化鋁回轉窯是屬于冶金化工窯的一種，還能用于冶金行業鋼鐵廠貧鐵礦磁化焙燒、鉻、鎳鐵礦氧化焙燒、耐火材料廠焙燒高冶金礦和鋁廠焙燒熟料、氫氧化鋁、化工廠焙燒鉻礦砂和鉻礦粉等類礦物。
3、運轉可靠
氧化鋁回轉窯結構堅固、運轉平穩、出窯產品質量高，并可為用戶提供先進的高效立筒預熱器、五級旋風預熱器。
4、產量高 能耗底
氧化鋁回轉窯比傳統設備操作方便，使用可靠，與同規格設備相比，運轉率提高了10％，產量提高了5％-10％，熱耗降低15％。
氧化鋁回轉窯技術參數
| 產品規格 （m） |
窯體尺寸 | 電機功率 （kw） |
總重量 （t） |
備注 | ||||
|---|---|---|---|---|---|---|---|---|
| 直徑 | 長度 | 斜度（%） | 產量（t/d） | 轉速（r/min） | ||||
| Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | |
| Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | |
| Φ2.5×54 | 2.5 | 54 | 3.5 | 280 | 0.48-1.45 | 55 | 196.29 | 窯外分解窯 |
| Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ---- |
| Φ2.8×44 | 2.8 | 44 | 3.5 | 450 | 0.437-2.18 | 55 | 201.58 | 窯外分解窯 |
| Φ3.0×45 | 3.0 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 201.94 | ---- |
| Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窯外分解窯 |
| Φ3.0×60 | 3.0 | 60 | 4 | 800 | 0.3-2 | 100 | 310 | ---- |
| Φ3.2×50 | 3.5 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窯外分解窯 |
| Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 預熱分解窯 |
| Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 預熱分解窯 |
| Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 余熱發電窯 |
| Φ4.0×56 | 4.0 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 預熱分解窯 |
| Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 預熱分解窯 |
| Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.41-4.07 | 375 | 633 | 預熱分解窯 |
| Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 預熱分解窯 |
| Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 預熱分解窯 |
| Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 預熱分解窯 |
| Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 預熱分解窯 |
| Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 預熱分解窯 |
| Φ5.6×87 | 5.6 | 87 | 4 | 8000 | Max4.23 | 800 | 1265 | 預熱分解窯 |
| Φ6.0×95 | 6 | 95 | 4 | 10000 | Max5 | 950×2 | 1659 | 預熱分解窯 |
